Kit di proiezione ottica e guida interattiva per l’assemblaggio dei quadri elettrici

Semplicità ed efficacia

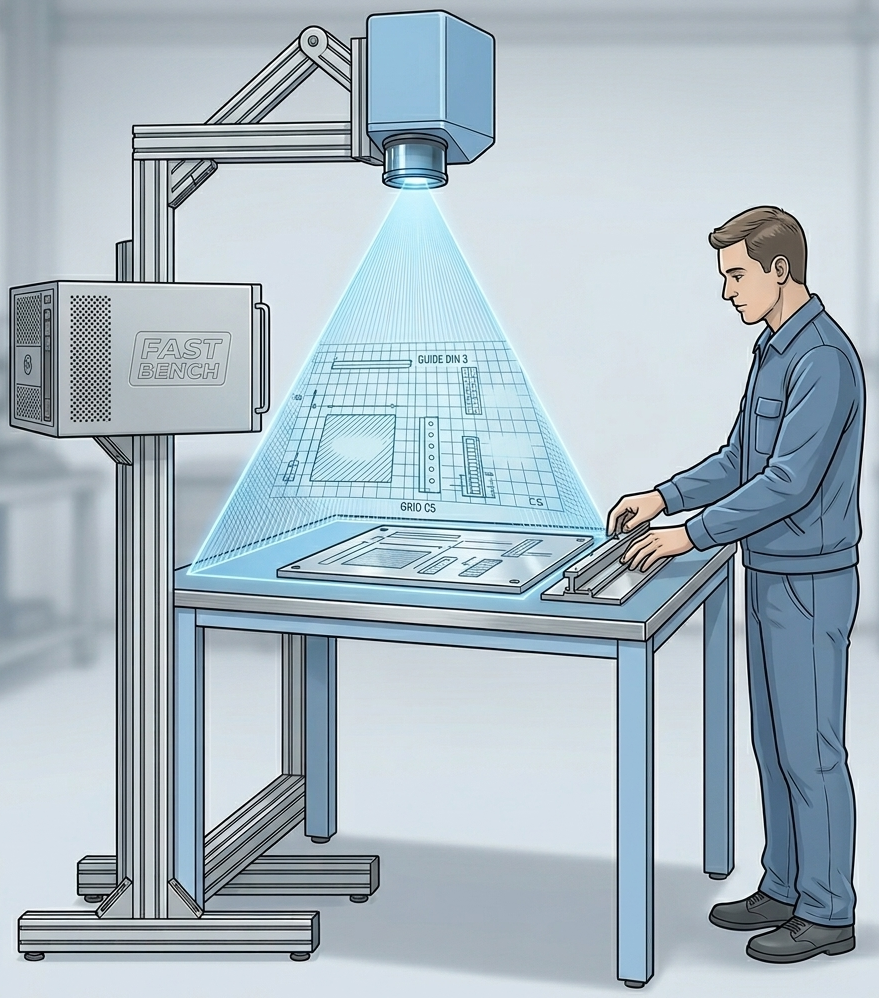

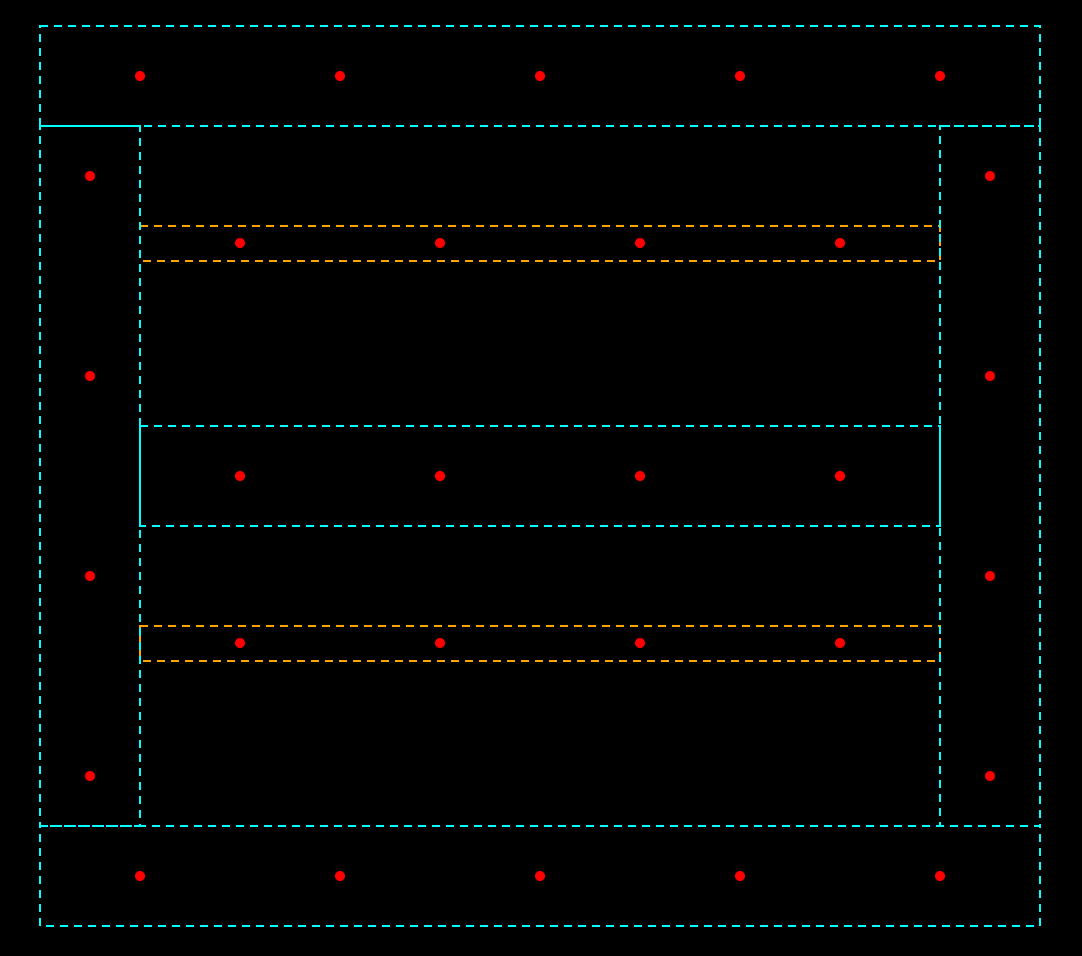

Proiezione dima automatica

Profilo dei componenti e dei fori di fissaggio proiettati direttamente sul back-plate del quadro a supporto di tracciatura e assemblaggio.

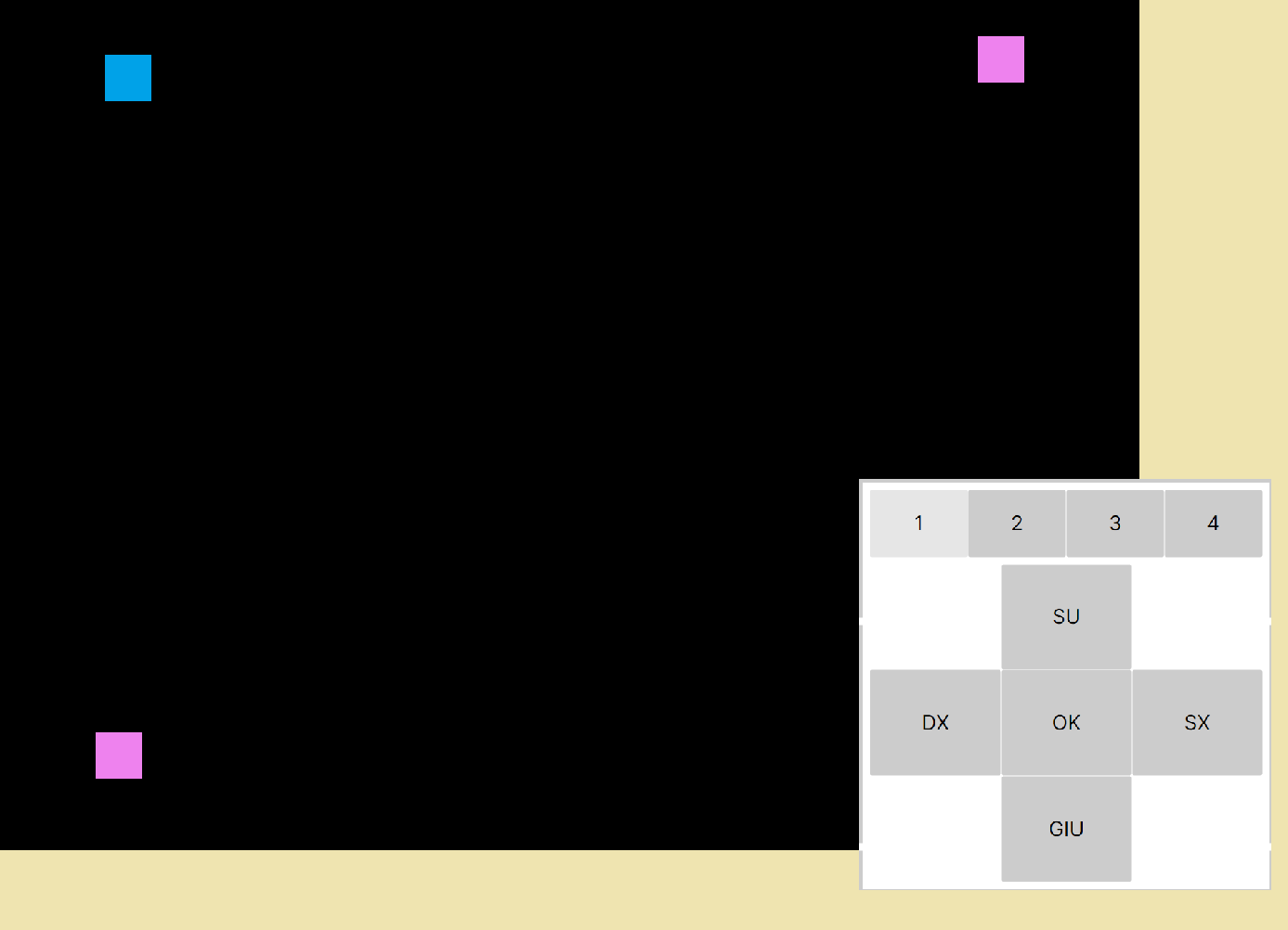

Calibrazione “on-the-fly”

Per garantire l’allineamento perfetto tra l’immagine proiettata e il quadro in assemblaggio, il software prevede una rapida calibrazione a quattro punti. Non necessita di regolazione meccanica.

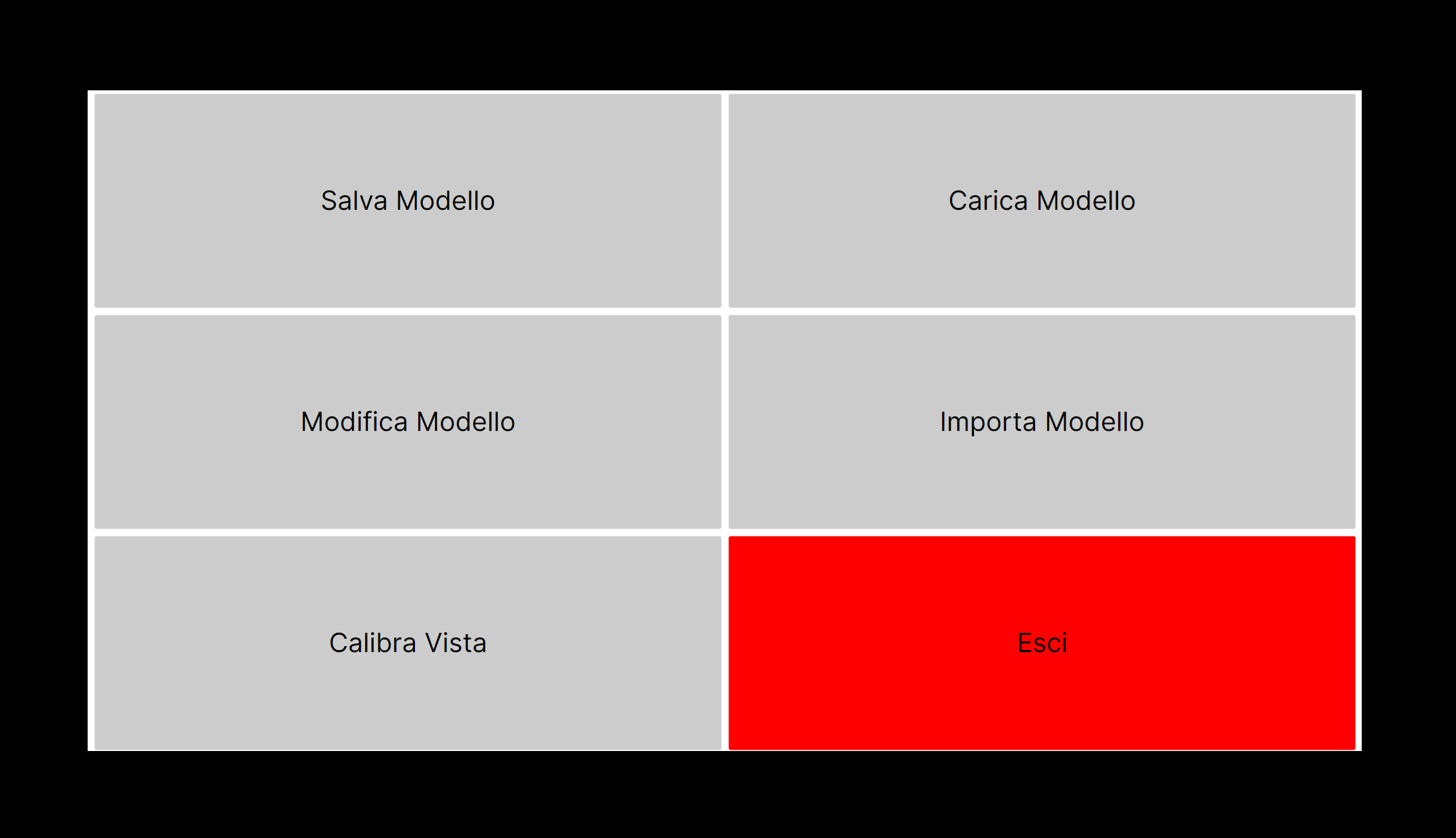

Interfaccia operatore

Interfaccia operatore pulita ed intuitiva con tutte le funzionalità indispensabili per l’utilizzo:

Importazione e modifica dei modelli
Calibrazione dell’immagine

Architettura Modulare e Scalabilità

Caratteristiche

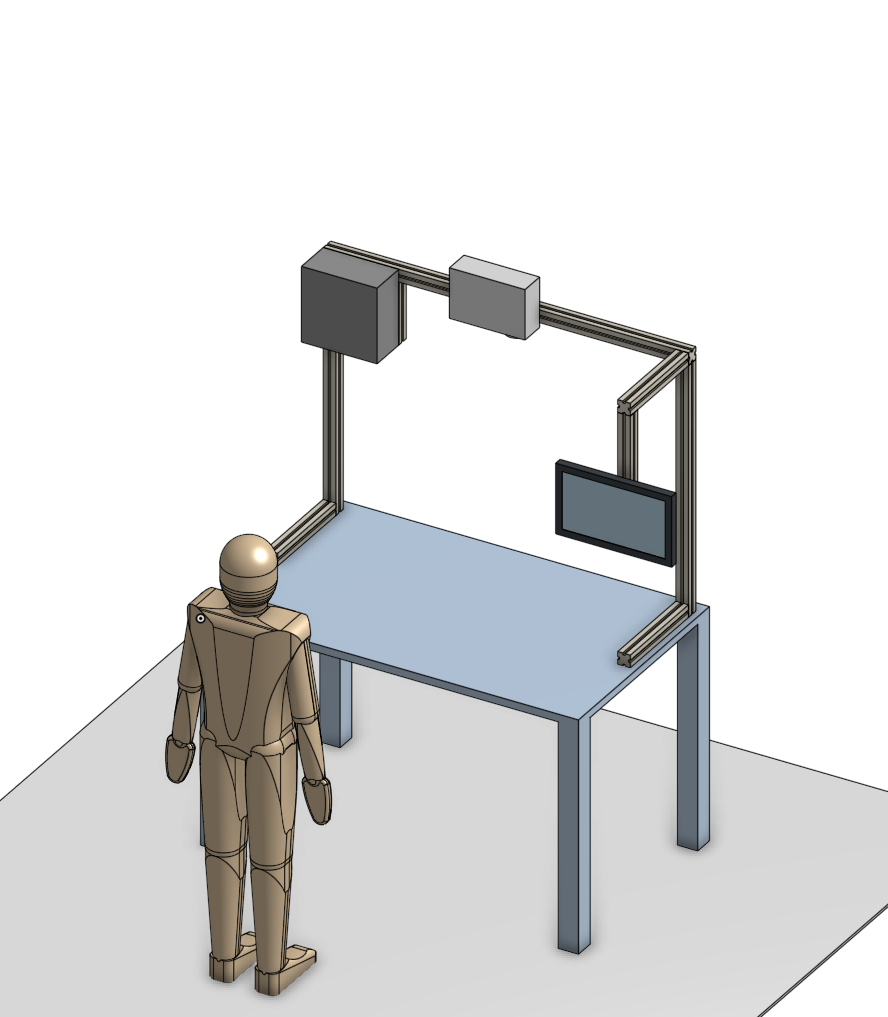

Adattabile a qualsiasi banco di lavoro esistente
Precisione di tracciatura fino a 1 mm
Monitor multi-touch con interfaccia operatore semplificata
Alimentatore DC stabilizzato incluso
Tool integrato per la creazione rapida e modifica dei modelli
Importazione da file DXF

Funzionalità aggiuntive

Guida interattiva al posizionamento dei componenti
Guida interattiva al cablaggio
Importazione di componenti e wiring list da file CSV o CAD
Monitoraggio dei tempi di esecuzione per l’identificazione degli step critici

Integrazioni

Integrazioni con MES ed ERP aziendali
Connettività cloud per il monitoraggio remoto

Risultati

Riduzione dei costi operativi:

Riduzione del tempo di assemblaggio
Riduzione degli errori
Facilitazione delle operazioni anche per il personale “junior”

Supporto nella gestione del layout

Ripetibilità e tracciabilità delle operazioni
Feedback immediato

Eliminazione wiring list cartacee

Guida passo-passo proiettata direttamente sul quadro con indicazione di tipo di cavo e terminali
Schema elettrico consultabile dall'interfaccia operatore
